Какво трябва да знаете преди да започнете сами монтажа на климатици Бургас ? Тази статия ще ви каже как трябва да се подготвите за това и през какви етапи на работа ще трябва да преминете.
На първо място трябва да решите защо сте решили сами да монтирате климатика.
Ако сте „майстор на всички сделки“, харесвате този вид работа и вече имате приличен набор от инструменти, тогава тази инструкция е за вас.
Също така, ако искате да научите как да монтирате климатици и в бъдеще дори възнамерявате да печелите пари от това, но нямате необходимите познания, тогава можете да получите първоначална информация в нашата статия.
Ако сте решили да спестите от монтажа на климатик Бургас , тогава ще останете разочаровани, най-вероятно разходите за консумативи и инструменти ще надвишат цената за монтаж от специалисти. И дори ако вземете всичко необходимо от приятели или наемете (например перфоратор), все пак една малка дреболия може да отмени всички спестявания, например като изтичане на фреон.
Нека разгледаме всички етапи, които трябва да бъдат изпълнени по време на монтажа на климатика:
Етапи на самосглобяване
- Закупете необходимия набор от инструменти за монтаж
- Закупуване на консумативи
- Избор на тип климатик, неговата мощност и производител.
- Избор на място за инсталиране на вътрешни и външни модули на сплит системата, както и метод за полагане на комуникации.
- Пробиване на дупка в стената
- Монтаж на вътрешно и външно тяло.
- Полагане и свързване на комуникации.
- Вакуумиране на хладилната верига и пускане на фреон
Накрая, ако е необходимо, може да се наложи зареждане с фреон (зависи от дължината на пистата)
След това трябва да проверите работата на климатика във всички режими на работа и да се насладите на свършената работа!
Трябва да се отбележи, че първо е необходимо да се проучат всички точки, за да се разбере редът на работите и техният обхват като цяло, това ще избегне много грешки.
Инструменти за монтаж на климатици
Разглежда се необходимият набор от инструменти, които ще са необходими за самостоятелно инсталиране на сплит система. Посочено е и за какво е необходим всеки инструмент.
Някои от тях може вече да имате, а някои бихте предпочели да не използвате, а да ги замените с други.
Продават се много инструменти наведнъж в един комплект – отвертки, ключове, клещи, клещи или ролки, тръбоогъвачи, райбери, манометри. Могат да се комбинират в един комплект, а дали да ги закупите поотделно или заедно, решавате вие.
Перфоратор за пробиване на стена
Мощността е достатъчна за пробиване на стената
Предназначен за пробиване на дупка в стена
Свредло за перфоратор
С диаметър най-малко 40 мм, така че в дупката, направена от тази бормашина, да могат да се поберат две фреонови тръби, петжилен междублоков кабел и гофрирана тръба за отвеждане на конденза (ако кондензатът ще тече на улицата).
Дължината трябва да съответства на ширината на стената.
Свредлото минава директно през отвора в стената
Перфоратор за пробиване на отвори за монтаж на климатик
Тези отвори са необходими за закрепване на скобите на външното тяло и панела, който държи вътрешното тяло.
Предназначен за пробиване на отвори за монтаж на климатик
Свредла за пробиване на отвори за монтаж на климатик
Това обикновено е 10 мм за скобите на външното тяло и 6 мм под дюбелите за вътрешното тяло.
Вакуумна помпа
Необходимо е да се премахне влагата и въздуха от фреоновата верига. Много монтажници не го използват, изкарват въздуха от системата с фреон от самия климатик, но професионалистите, които работят със сериозна техника, го използват постоянно.
Манометричен колектор
Необходим е за свързване на климатика към вакуумната помпа при използване. Както и за свързване към фреоновия цилиндър по време на зареждане, тази процедура ще е необходима, ако маршрутът от вътрешното към външното устройство е дълъг.
Предназначен за зареждане с гориво на климатика след монтаж

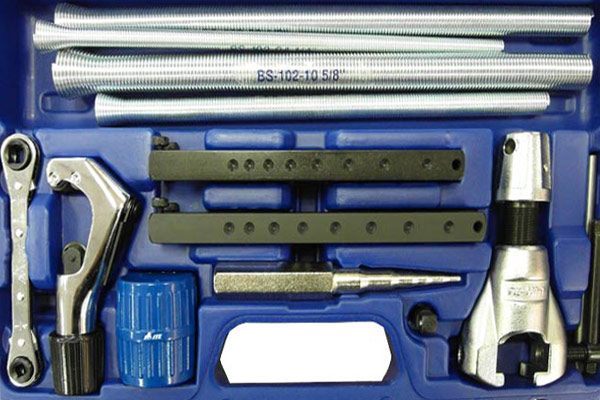

Комплект за търкаляне
Този комплект е необходим за навиване (развиване) на медни тръби, за по-нататъшно свързване с вентили на климатика.
Резачка за тръби
Специален нож за тръби, предназначен за медни тръби, е много прост, евтин и изключително удобен инструмент, не се препоръчва да го замените с други инструменти (например ножовка за метал)
Равномерно реже медни тръби без стърготини и неравности
Огъвач за тръби
Обикновено тръбите с диаметър 1/4″ и 3/8″ не изискват огъвач на тръби, но ако нямате умения, може да се наложи да избегнете „огъване“ на тръбите.
Комплект гаечни ключове
Те ще са необходими за закрепване на външното тяло към скобите и за развиване на медните капачки на вентилите и затягане на ролковите гайки.
Можете да закупите отделно само необходимите или гаечен ключ.
Комплект шестоъгълници
Без тях няма да може да се отворят кранчетата на вентилите на външното тяло и да се пусне фреон във веригата.
С тяхна помощ се отварят крановете на външното тяло на климатика за преминаване на фреон по веригата
Комплект отвертки
Ще ви е необходима отвертка Phillips и малка (плоска) отвертка с шлици за усукване на проводниците в клемния блок.
За затягане на винтове
щипки
Оголване на кабели, прехапване на кабели и др.
Равномерност
Използва се за поддържане на правилния наклон, така че кондензатът да се оттича от дренажа чрез гравитация.
Покрихме основния набор от инструменти, но може да имате нужда от някои по-незначителни инструменти, например чук за забиване на анкерни болтове, клещи и др. жици
Консумативи за монтаж на климатици
Нека разгледаме консумативите, без които няма да може да се монтира климатик Бургас – медни тръби, топлоизолация, хладилен агент, както и различни крепежни елементи и скоби.
Трябва да обърнете внимание на качеството на материалите, от това зависи качеството на монтажа и издръжливостта на климатика без ремонт.
Лекотата на монтаж също зависи от това и ако опитен монтажник може да се справи с всякакви материали, ще бъде много трудно за начинаещ, например, който за първи път е взел валцуване, да навие непластмасова медна тръба на неизвестен производител.
И така, ще ни трябва:
Медни тръби
За монтаж на най-често срещания климатик 7 Btu/h („седем”) е подходяща тръба с диаметър 1/4″ и 3/8″ (една четвърт и три осми от инча).
Необходимо е да закупите специална тръба за климатици, а не санитарна тръба, която е много по-малко пластмасова.
Продава се в заливи от 15 метра и повече. Но на строителните пазари можете да го намерите и на метър, въпреки че е по-скъп.
За фреонови линии на климатика
Топлоизолация
Такава изолация е куха отвътре и се поставя върху тръбите, предпазвайки от загуба на студ.
Изработен е от разпенени полимери и има различни дебелини на стените, разбира се, колкото по-дебел е, толкова по-добре.
Продават се поотделно с дължина 2 метра.
Електрически кабел
За захранване и за междублокова връзка.
Броят на жилата е три или пет в зависимост от конкретния климатик.
Напречното сечение на жицата може да се види в инструкциите.
По-добре е да вземете гъвкав PVC проводник, ще ви бъде много по-лесно да работите с него.
Скоби
Там се монтира външно тяло, когато се монтира на стената. Но в случай на монтиране на външното тяло на покрива или земята, ще ви е необходима метална стойка.
Характеризира се с натоварването, което могат да издържат, има 50 кг, 80 кг и т.н. За „7“ са подходящи скоби за 50 кг.
Анкерни болтове
Те се използват за закрепване на скобите към стената на сградата. Дюбели и болтове с необходимия размер могат да бъдат закупени отделно.
Закрепване на външното тяло към скобите
8 мм болтове, гайки и шайби за тях.
Монтаж на вътрешното тяло
Самонарезни винтове и дюбел за тях или дюбел-пирон.
Дренажен маркуч
Достатъчно дълъг за отстраняване на конденза на определено място (на улицата или канализацията), с диаметър 16 mm („за седем“)
Декоративна кутия
За полагане на комуникации в него – тръби и проводници, ако се реши да се направи без дроселиране.

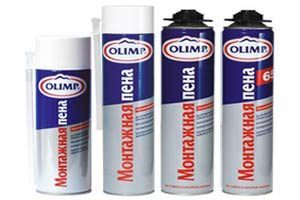

Монтажна пяна
Уплътнява дупката в стената след монтажа, за да избегне загубата на топлина.
Продава се във всеки магазин за хардуер.
Щипки
За замазка заедно на медни тръби, дренажна тръба и кабел, тъй като те трябва да паснат в декоративна кутия или канал в стената.
Имате нужда от много, продават се в опаковка от 100 бр.
Клемни блокове или изолатори
Те ще са необходими за свързване на проводници един към друг, междублок и захранване.
Както можете да видите от списъка, повечето от инструментите са достъпни за всеки домашен майстор. Когато избирате инструмент, трябва да се ръководите от здравия разум и да помните, че професионалният инструмент е предназначен за ежедневна употреба, а домакинският инструмент – за рядка употреба.
Пробиване на дупка в стената
Една от най-трудните операции при монтаж на климатик Бургас е пробиването на дупка в стената. Необходимо е да знаете няколко характеристики на този процес, така че работата да не се извършва напразно
Подготовка за пробиване
След като сте избрали мястото за монтаж на вътрешните и външните блокове, ще бъде известно къде ще премине пистата и съответно къде трябва да пробиете дупка.
Необходимо е да го очертаете, ако ще пускате маршрут в кутия, тя трябва да бъде поставена възможно най-близо до стената – така че тръбите да влизат в кутията.
Ако инсталацията е „директна“ или с полагане в стробоскопа, това не е особено важно.
Диаметър на отвора
Размерът на отвора зависи от диаметрите на медните тръби, сечението на електрическия кабел и наличието на дренажен маркуч.
Колкото по-мощен е климатикът, толкова по-дебели са тръбите му и ако сте избрали метода за отстраняване на конденза – гравитачно, тогава ще трябва да вземете 16 мм маркуч навън.
За битови климатици с малка мощност е необходим отвор с диаметър 40-45 mm. За начинаещи е по-добре 45 мм.
Не беше възможно да се използват няколко дупки с малък диаметър, защото е проблематично да се пробиват дупки с малък диаметър и голяма дължина в стената.
Перфоратор и бормашина
Необходимо е да използвате свредло с подходяща дължина и диаметър, за това е необходимо предварително да измерите дебелината на стената.
За дебели стени се използват специални комплекти свредла, които се увеличават чрез закрепване на допълнителни секции.
Ако дължината на свредлото не е достатъчна, тогава е изключително нежелателно да преминете дупката от две страни, тъй като е много трудно да ги свържете, такава процедура завинаги ще обезсърчи желанието да се включите в инсталирането на климатици.
По-добре е да наемете бормашина с подходяща дължина, това ще ви спести време и нерви.

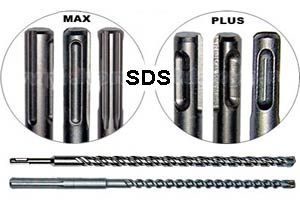

Перфораторът трябва да е с подходяща мощност за бормашина SDS Max
Производителят на перфоратора зависи от неговата издръжливост и лекота на използване, например добрите перфоратори имат голяма мощност и в същото време тежат малко, те са много удобни за използване.
Hilti е признат лидер в производството на перфоратори.

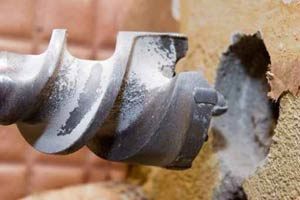

Пробиване на стени
И така, маркирахте дупката, подготвихте инструмента.
След това е необходимо да започнете пробиването, като спазвате техниките за безопасност:
- носете предпазни очила
- сложете респиратор
- заемете стабилна позиция
- дръжте инструмента за обозначените дръжки
- не докосвайте боракса – той става много горещ по време на работа
- след определено време направете почивка от работа, за да оставите инструмента да се охлади
- времето зависи от здравината на стената, материала, от който е направена
- след като сте пробили напълно дупката, тя трябва да бъде почистена от остатъците от бетон или тухла.
Нюанси при пробиване
Наклон на отвора
Когато кондензатът се отстрани на улицата, дренажната система минава през стената и ако в стената има прав участък, в резултат на това дренажът ще бъде блокиран и водата ще тече от вътрешното тяло.
Друго неудобство е застояването на вода, резултатът е неприятна миризма от климатика и няма значение дали работи или не.
Поради това е необходимо да се пробие дупка с наклон към улицата около 5%.
Също така, когато маркирате дупката, не забравяйте, че тя не трябва да е на нивото на изхода от климатика, а като вземете предвид наклона, т.е.
Препятствия в стената

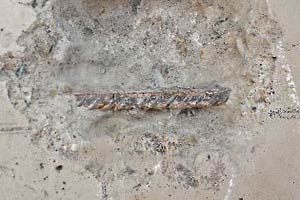

Ако стената е направена от стоманобетон, тогава при пробиване можете да попаднете на армировка.
Признаците за това включват промяна в звука при завъртане на накрайника, дупката не се разширява, накрайникът може да задръсти и метален чип в края на накрайника, ако бъде изваден.
Трудно е да се справите с това, още по-лесно е да направите друга дупка.
Понякога можете да попаднете и на скрити тръби или окабеляване.
За да не влезете в жицата, можете да сканирате стената със специален индикатор, като индикаторна отвертка, които се продават в специализирани магазини и са доста евтини.
Запечатване на дупката
След извършване на всички необходими комуникации е необходимо да се запечата отворът от двете страни.
Това ще предотврати теченията през пролуките, прекомерната загуба на студ от трасето, както и натрупването на влага, която ще се отделя върху тръбите без уплътнение.
Монтаж на външни и вътрешни климатични тела
След подготвителния етап директно монтираме вътрешните и външните модули на климатика и ги свързваме с междублочно трасе.
След пробиване на дупката е необходимо да преминете комуникациите, да окачите вътрешните и външните блокове и да ги свържете.
Провеждане на комуникации
Комуникациите включват:
- междублоков кабел (трижилен или петжилен)
- захранващ кабел
- медни тръби
- дренажен (дренажен) маркуч
И така, измерваме необходимата дължина на мед, тел и дренаж.
Поставяме топлоизолация с необходимия размер върху медните тръби, поставяме капачки на краищата на тръбите или ги обвиваме с изолация, добавяме тел и дренаж към тръбите, затягаме ги с връзки и ги опъваме през стената.
В същото време, ако пистата не е в стробоскопа, а в кутията, тогава тя трябва да бъде инсталирана на този етап, преди да свържете тръбите, тъй като ще бъде по-удобно.
Монтаж на вътрешното тяло

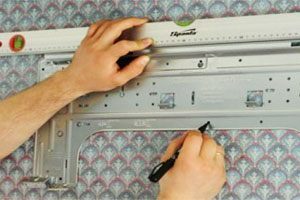

Към климатика винаги е включена така наречената монтажна рамка или планка.
С помощта на строително ниво изравняваме рамката хоризонтално (можете да направите невидим наклон от около 3% по посока на потока на конденза) и я закрепваме към стената.
Това може да стане с помощта на самонарезни винтове с дюбели или дюбел-пирони, „пеперуди“ – основното е да сте надеждни.
След това свързваме медните тръби на вътрешния блок към междублоковите – това може да стане чрез валцуване или запояване.
След това свързваме дренажните и електрическите проводници.

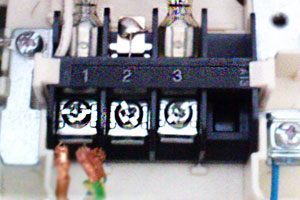

Електрически връзки
Свързваме жицата по номера – така че да съвпадат на вътрешния и външния блок:
1 на вътрешното тяло към 1 на външното тяло
2 на вътрешното тяло към 2 на външното тяло
и така нататък.
Свързваме захранващите проводници към клемите „L“ и „N“ или щепселите от него.
Монтаж на външното тяло
За да окачите външното тяло на стената, трябва да закупите специални скоби, те не са включени.
Скобите трябва да бъдат избрани според максималното допустимо тегло и дължина на скобите, като се приеме двойно натоварване.
За обичайните 5-7-9 Btu/h се използват скоби с максимално натоварване до 60 кг.
Може да са необходими разширени скоби, ако например изолация, вентилирана фасада е положена от външната страна на стената.

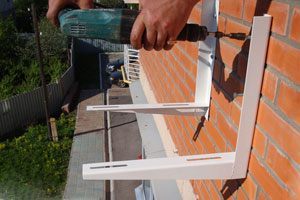

Монтаж на скоби
- Измерваме ширината на крепежните елементи на външното устройство
- Маркираме необходимата ширина на отвора с помощта на ниво
- Пробиваме отвори за крепежни елементи (стандартни – 10 mm болтове)
- Завиваме скобите към стената
Монтаж на външното тяло

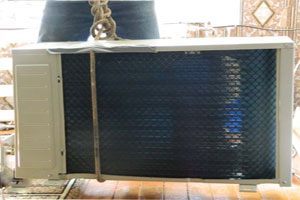

- Закрепваме климатика с въжета
- Окачваме го извън прозореца и го монтираме на скобите
- Монтираме антивибрационни гумени уплътнения
- Фиксираме балсама с 8 мм болтове с гайки и гайки
- След това навиваме фреоновата писта и я свързваме към външното тяло.
- Свързваме захранването и междублоковия кабел
Бихме искали да обърнем внимание на факта, че захранването се подава както към вътрешното устройство, така и към външното устройство. Обикновено мощността на мощните климатици от 18 Btu/h се подава към външното тяло.
