Водно подово отопление Бургас

Водният топъл под Бургас се използва като спомагателно или основно средство за отопление на жилището.

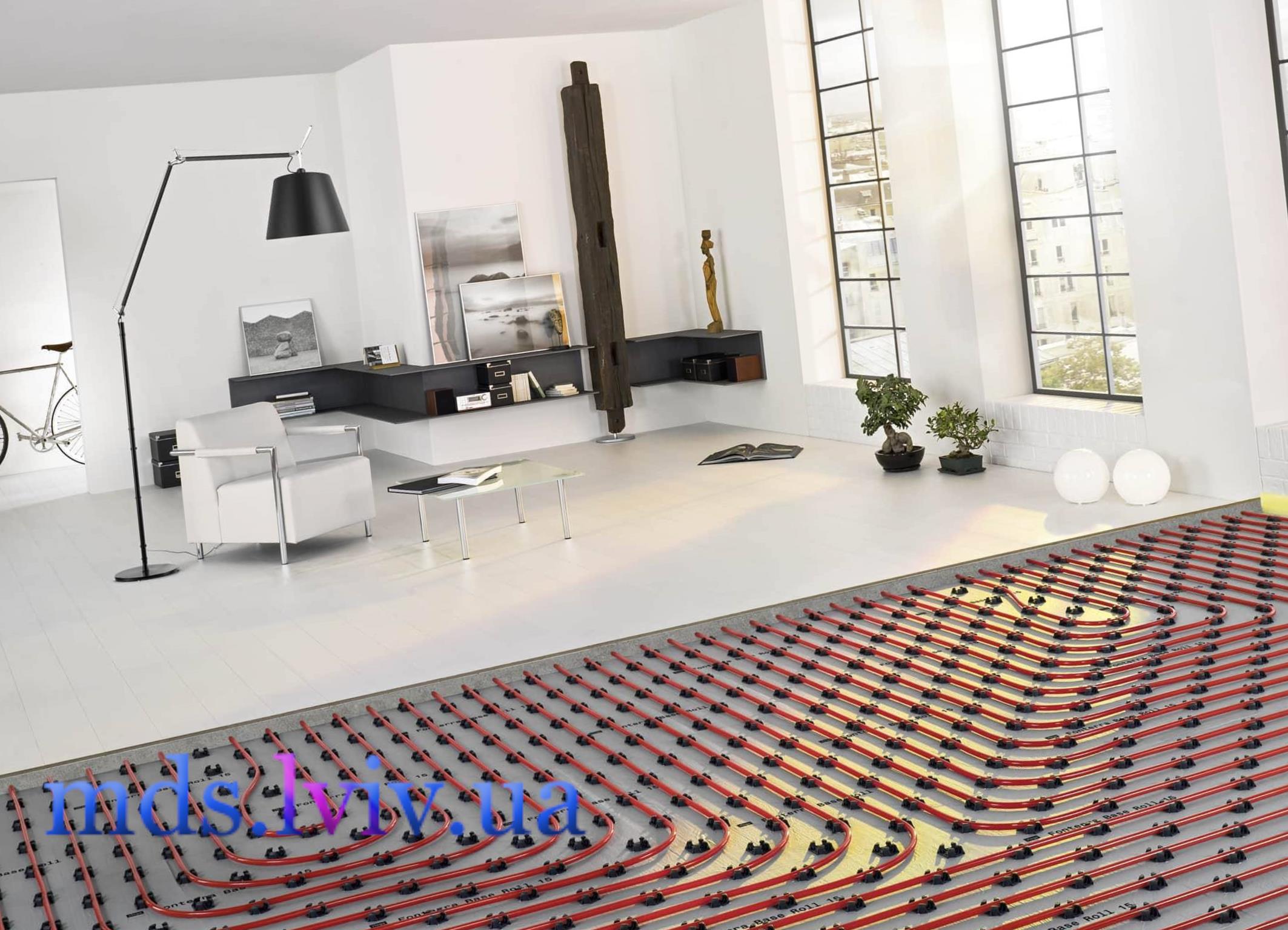

Отопление на къщата с воден топъл под

Отоплението на стаята с помощта на воден под, в сравнение с радиаторите, ви позволява да намалите разходите за отопление с 30-40%. Статията ще разгледа дизайнерските характеристики, правилата за инсталиране, препоръките за избор на материали и оборудване.

Предимства на подово отопление на водна основа

За собствениците на вили и частни къщи най-добрият начин за отопление на помещенията е топъл воден под Бургас . Той има редица предимства пред радиатора:

1. Икономика. Използването на топъл воден под намалява разходите за отопление на помещенията с 30-60%.
2. Естетика. Тръбите с охлаждаща течност са скрити под подовата настилка.
3. Не влияе на нивото на влажност в помещението, не изсушава въздуха.

Подът, отопляем с електричество, въпреки простата инсталация, не е търсен поради високата цена на енергийните ресурси. За да спестите пари, по-добре е да осигурите отоплителна система с воден охладител, загрят от изгарянето на газ – евтин източник на енергия. Предимства на подово отопление с вода:

• намаляване на разходите за отопление с 5-7 пъти в сравнение с електрическия метод;
• екологичност на системата;
• липса на радиатори и отворено окабеляване.

Монтажът на воден под е ефективен метод за отопление на частна къща, който ще се изплати след 4-5 години в сравнение с електрическото отопление.

Топъл воден под: инсталационни характеристики, елементи

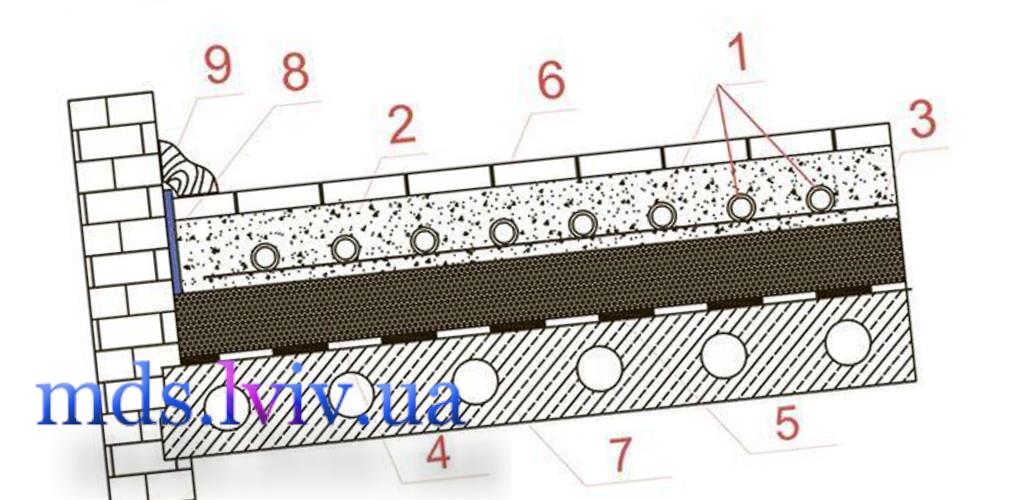

Монтаж на топъл воден под

1. Тръби
2. Циментова замазка с пластификатор.
3. Арматурна решетка.
4. стиропор.
5. Пароизолация.
6. Довършителни подови настилки.
7. Плоча.
8. Амортисьорна лента.
9. Перваз.

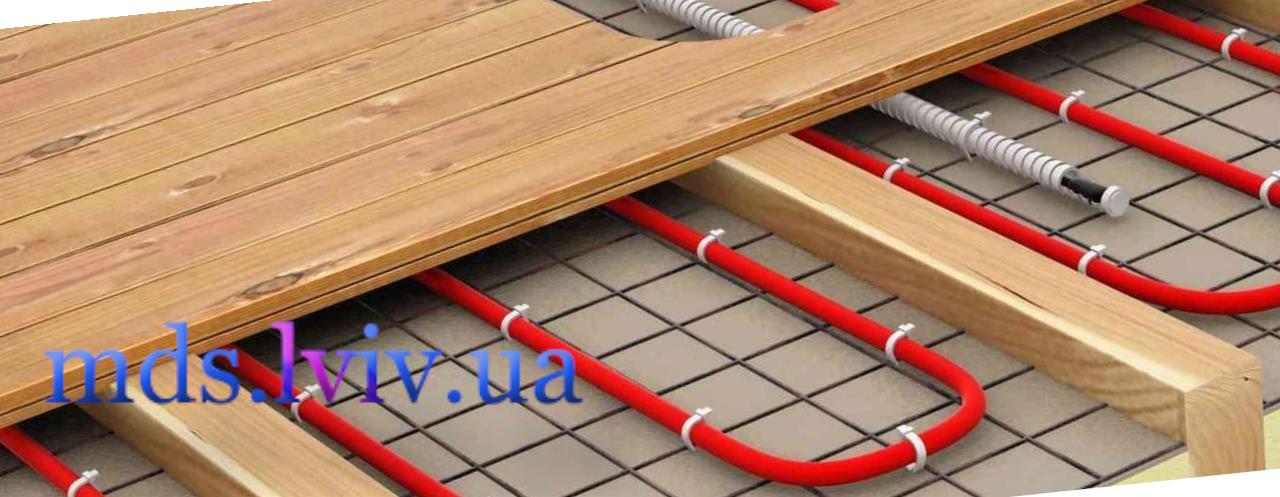

За дървен под по-често се използва сух монтаж с помощта на полистирол или дървена основа. Мократа замазка се отличава със задължителното изливане на циментово-пясъчна смес. Това е най-добрият вариант за модерни частни къщи.

Основните компоненти на топъл воден под:

1. Надеждна и здрава основа е бетонна плоча или почва.
2. Пароизолация – полиетилен с дебелина минимум 0,1 мм.
3. Изолация. Екструдираният полистирол отговаря на всички необходими изисквания. Има ниска топлопроводимост, повишена механична якост и достъпна цена.
4. Циментно-пясъчна смес с пластификатор, който придава подвижност на материала, улеснява монтажа и намалява съотношението вода-цимент.
5. Арматурна телена метална мрежа с размери 50х50 мм или 100х100 мм.
6. Тръби Височината на замазката над тръбопровода определя равномерността на разпределението на енергията и здравината на конструкцията. Оптималната стойност е 5 cm, но не по-малко от 3 cm.
7. Амортисьорната лента е продукт, необходим за компенсиране на термичното разширение на циментовата замазка при нагряване. Полага се по контурите на водния под и в местата на контакт на стените със замазката.
8. Финишно покритие. Оптималното решение е керамичен гранит или керамични плочки. Можете също да използвате специален линолеум, килим или ламинат, предназначени за подово отопление.

Схеми за отопление на къщата с воден топъл под: предимства и недостатъци

Има три основни типа полагане на контура на водния под.

Най-лесният метод за инсталиране е „змията“. Основният недостатък е значителна температурна разлика на входа и изхода на веригата, която достига 10 ^o C. Циркулацията на водата от захранващия колектор към връщащия колектор е придружена от спад на температурата. Полагането със змия е препоръчително да се използва в помещения, за които е необходимо да се осигури постепенно намаляване на температурата от периферията към централната част.

Полагане на тръбопроводи за воден под по метода „змия“.

По-сложна инсталация е характерна за полагане на контури с „охлюв“, който се използва в 90% от случаите. Позволява ви да получите равномерно разпределение на енергията по цялата площ на пода поради факта, че обратната и захранващата верига преминават една в друга. Малка температурна разлика се изравнява с масивна замазка.

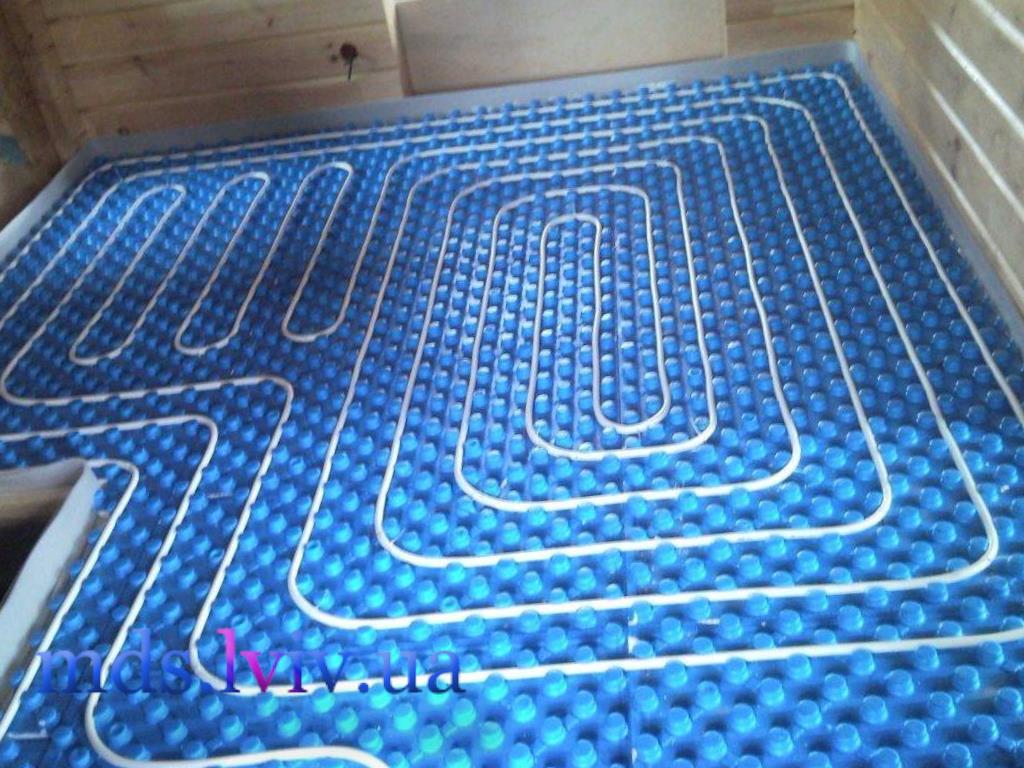

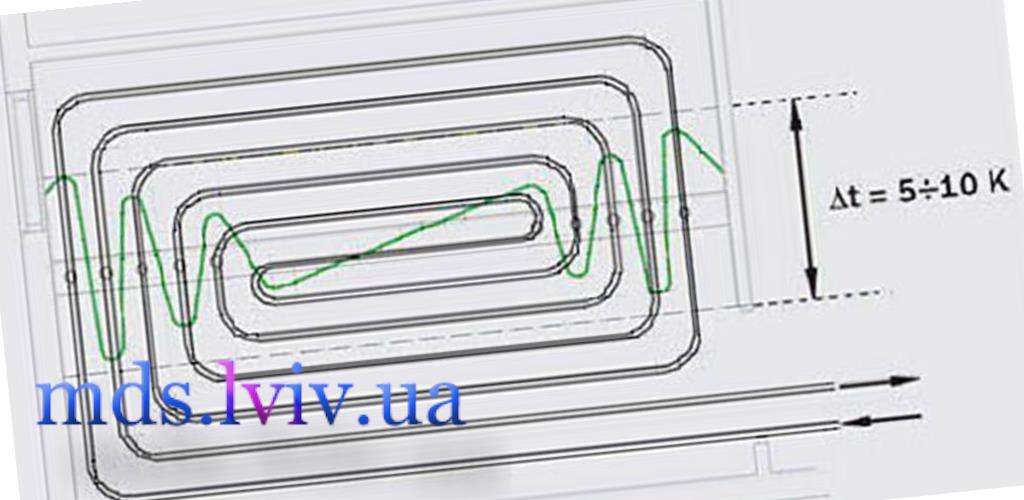

Полагане на контури по метода „охлюв“.

Често се използва комбиниран метод, когато тръбите се полагат в „змия“ около периметъра на помещението и в „охлюв“ в централната част. Този метод допринася за рационалното разпределение на материала, помага за регулиране на желания режим на отопление.

При всеки метод стъпката на подреждане може да варира от периферията към центъра. В маргиналните зони варира от 100 до 150 mm, в средната част – от 200 до 300 mm. Променливата стъпка на полагане осигурява по-интензивно нагряване на периметъра.

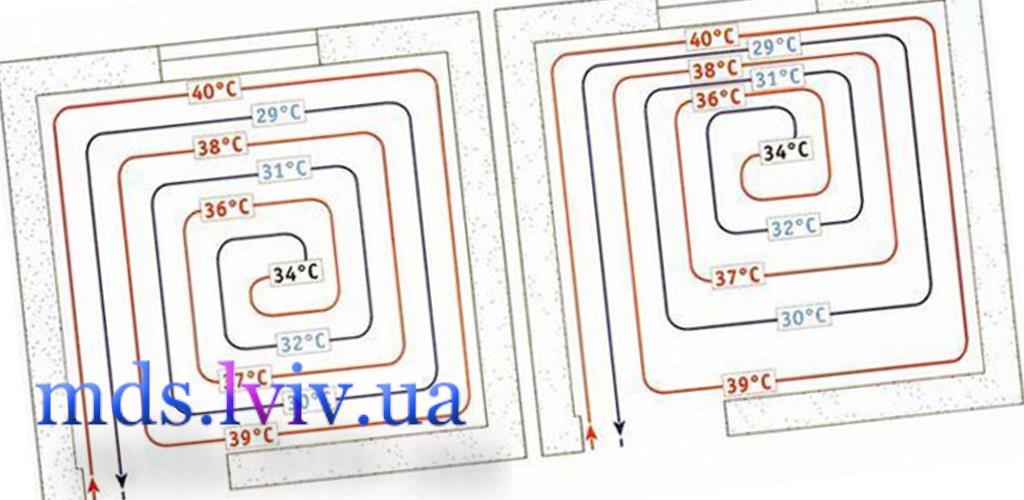

Оформление на контура „охлюв“ с постоянна (ляво) и променлива (дясна) стъпка

Правила за разделяне на зоната на контури на водния под:

1. Максималната отопляема площ от една верига е 16-40 m ² .
2. Индивидуална настройка на всяка стая. Тръбопроводната мрежа не трябва да преминава от една стая в друга. Изключение от правилата се допуска за бани, ако банята и тоалетната са разположени една до друга.
3. Демпферната лента се полага между два контура, по периферията на помещението и между помещенията. След изливането замазката компенсира топлинното разширение.
4. Максимално допустимата дължина на страната на контура е 8 m.

За изчисляване на дължината на бримките и оформлението на контурите се използват специални компютърни програми.

Монтаж на топъл воден под

За правилното инсталиране на система за подово отопление на водна основа е важно правилно да се състави проект, да се избере оптималното време за работа и да се избере висококачествено оборудване.

Изисквания към обекта

Етапът на изграждане на подове е оптималният период за монтаж на конструкцията. Възможно е да се постави тръбопровод в завършена стая, ако отговаря на следните изисквания:

1. Достатъчна височина на платното. Монтажната височина на конструкцията на отоплителната система е от 80 mm до 200 mm.
2. Силна основа, която ще издържи цименто-пясъчна замазка.
3. Височината на отворите на вратите е най-малко 2,1 m.
4. Равна и чиста основа, от която зависи тока на охлаждащата течност. Разлики, по-големи от 5 mm, причиняват увеличаване на хидравличното съпротивление и водят до образуване на въздушни задръствания.
5. В къщата трябва да се монтират прозорци с двоен стъклопакет и да се завършат мазилките.
6. Топлинните загуби са малко над 100 W/m ² . В противен случай трябва да изолирате къщата предварително.

Избор на тръби за отоплителната система

Най-подходящият вариант за топъл воден под са PEX тръбите от омрежен полиетилен, които имат редица предимства:

• „мемори ефект“ – след разтягане тръбата се връща в първоначалното си състояние;
• плътност на шева – 85%;
• повредата на тръбата се елиминира чрез нагряване на проблемната зона със строителна сешоар.

Подобни свойства на PEX тръбите позволяват монтирането на фитинги с втулка от аксиален тип или с втулка от неръждаема стомана под пресата при монтаж на воден под в строителни конструкции.

PERT тръбите нямат ефект на паметта. За тяхното инсталиране можете да използвате цанги или пресови фитинги. Продуктите PERT трябва да се използват, ако:

• всички връзки са разположени в колекторно-смесителния модул;
• контурите на конструкцията са монтирани с интегрални секции от тръби;
• температурата на охлаждащата течност не надвишава 60⁰C;
• връзките, скрити в замазката, се правят с помощта на пресови фитинги.

На пазара има и тръби с композитна конструкция. Те се състоят от три слоя: външните са от омрежен полиетилен, средният е от алуминиево фолио, което играе ролята на надеждна кислородна бариера. Основният недостатък на повечето композитни тръби е високият риск от разслояване поради хетерогенността на материала, различни показатели за температурно разширение на полиетилен и алуминий.

Производителите предлагат три стандартни размера на тръбите: 20*2 мм, 16*2 мм и 17*2 мм. Първите две опции са най-необходими.

Специалистите препоръчват да изберете PERT или PE-Xa тръби с поливинилетиленов слой, разположен от външната страна на продукта. Такава бариера намалява дифузията на кислород през стените.

Когато избирате тръби, трябва да проучите маркировките, да обърнете внимание на производителя, да проверите сертификатите за съответствие. Един от оптималните материали за водно подово отопление в Бургас са тръбите PE-Xa, PE-Xb Frankische. Изработени са от омрежен полиетилен, характеризират се с надеждност и издръжливост, гъвкавост, висока устойчивост на механични повреди, химикали и температурни промени. По време на горене материалът не отделя токсични компоненти. Ако тръбите Frankische се планират да бъдат монтирани на открито, е необходимо да се покрият с лак за защита от ултравиолетова светлина или да се използва защитно покритие.

Проектиране и изчисляване на параметрите на системата

Важен етап от проектирането на водно подово отопление в Бургас е определянето на параметрите на системата. По-добре е да поверите сложните инженерни изчисления на опитни специалисти. Грешка в една цифра може значително да намали ефективността на дизайна, което ще се отрази негативно на безопасността и комфорта при работа.

При изчисляване на параметрите е необходимо да се вземе предвид, че диапазонът от оптимални температури за подовата настилка в жилищна сграда е от +21 до +29 oC. За баните се препоръчва да се стремите към температура от +31 до +33 °C, за коридора +30 °C.

Системата за отопление с топъл воден под е нискотемпературен метод, за разлика от радиаторния метод. Температурата на охлаждащата течност на входа на системната верига не надвишава +60 ^o C. Оптималният индикатор за спад на температурата в отоплителния тръбопровод – разликата между захранващата и връщащата мрежа е 55/45 ^o C, 50/40 ^o C, 45/35 ^o C или 40/30 ^o C.

Важен проектен параметър е дължината на контура на водно подово отопление Бургас . На практика рядко е възможно да се постигне еднаква дължина на бримките и има нужда от балансиране. При проектирането на системата се взема предвид съотношението на диаметъра и дължината на тръбите.

Изолация: избор, правила за изчисляване на дебелината, характеристики на монтажа

Нагревателят е задължителна част от проектирането на система за подово водно отопление Бургас , която предотвратява загубата на топлина за отопление на ненужни строителни конструкции и околната среда. Най-ефективните материали:

1. EPPS – екструдиран пенополистирол. Свойствата на продукта са ниска топлопроводимост, високи показатели за механична якост, устойчивост на влага. EPPS не абсорбира вода, има ниска цена. Производителите доставят EPPS под формата на плочи с дебелина 100, 80, 50, 30 и 20 mm. Специални жлебове по периметъра осигуряват добро свързване на изолационните елементи.

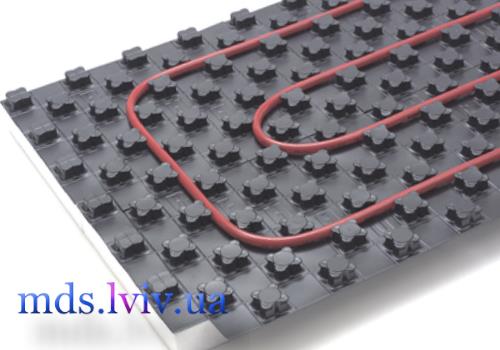

 2. Профилни топлоизолационни рогозки . Изработени са от експандиран полистирол с повишена плътност. Отличителна черта са правоъгълни или кръгли устройства за полагане на тръби. Монтажната стъпка е 50 мм. Топлоизолационните рогозки улесняват монтажа, но са по-скъпи. На пазара можете да намерите плочи с дебелина 1-3 см.















В някои профилни топлоизолационни рогозки е предвиден допълнителен слой с маркировка от фолио. Такова устройство няма практическа полза. Отразителната способност в непрозрачна замазка ще бъде неефективна. Алкална среда под формата на циментов разтвор ще изяде тънък слой алуминий по време на процеса на втвърдяване.

Изчисляването на дебелината на изолацията е сложен процес, който изисква отчитане на много нюанси. Неправилните параметри ще повлияят негативно на ефективността на водния топъл под Бургас . При изчисляването трябва да се вземат предвид следните препоръки:

• Дебелината на изолацията за подово отопление е минимум 100 mm. За предпочитане е да се полагат два слоя от 50 mm перпендикулярни един на друг.
• Ако конструкцията е монтирана в помещение, разположено над сутерена, минималната допустима дебелина на изолацията е 50 mm.
• Дебелината на изолацията в помещението над отопляваните помещения е минимум 30 mm.

Характеристики на монтаж на изолация:

• Преди да започнете работа, е необходимо да измерите чистия под с ниво, да елиминирате неравности с повече от 10 мм, като използвате суха, чиста пясъчна смес.
• Топлият воден под на Бургас на земята и в помещението, разположено над сутерена, изисква предварително полагане на хидроизолационен филм.
• Вторият слой изолация се поставя перпендикулярно на първия.
• Празнините, останали след монтажа, се затварят с остатъците от EPPS и монтажна пяна.

ф   За закрепване на плочите към основата се използват пластинчати дюбели, които се закрепват в централната част и на фугите, предотвратявайки разместването на изолацията при изливането на замазката.

ф   Фиксирането на тръбите върху EPPS се извършва с помощта на харпунни скоби, които се предлагат на прав участък на всеки 300-500 mm, на ъгъл – на всеки 100 mm.

Елементи на колекторно-смесителния възел

Важен модул от дизайна на топъл под Бургас е колекторно-смесителният възел. Това е елемент, който разпределя охлаждащата течност през топлинната тръба, регулира температурата и потока, балансира контурите и осигурява отстраняването на въздуха.

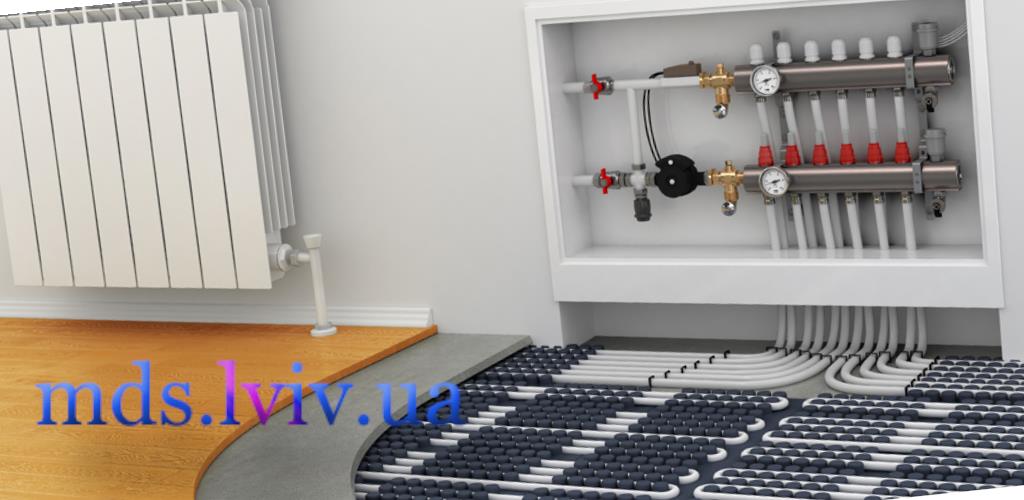

Колекторно-смесителен възел

Колекторно-смесителният възел е основният работен орган на системата, от който зависи ефективността и гладкото функциониране на отоплителната структура. По-добре е да поверите избора на компоненти за този модул на опитни специалисти.

Елементи на колекторно-смесителния възел:

1. Колекционери.
2. Арматура на захранващия колектор – разходомери, контролни вентили.
3. Фитинги на връщащия колектор – припокриващи се или термостатични вентили.
4. Автоматичен въздушен дефлектор.
5. Фитингите са елементи за свързване на тръби към колектора.
6. Скобите са продукти за закрепване на колектори при спазване на определено междуосово разстояние.
7. Дренажни кранове за отстраняване на въздушни мехурчета и източване на вода.
8. При липса на отделен щранг за топъл воден под в котелното помещение е необходимо да се оборудва смесителна единица, състояща се от помпа, термостатичен вентил и байпас, който отговаря за подготовката на охлаждащата течност.
9. Колекторният шкаф е мястото на възела.

Колекторно-смесителният модул трябва да бъде разположен близо до главните тръби и да осигури същото разстояние до контурите.

Монтаж на армировъчна мрежа

Армировка – монтаж на решетка вътре в замазката. Оптималният диаметър на продукта е 3 мм, клетките са 100 * 100 мм. повърхността

Секциите на решетката се закрепват една към друга с гладка армировъчна тел или пластмасови скоби. Не оставяйте остри краища да стърчат, което може да повреди тръбата. Поради тази причина не се препоръчва използването на арматурна мрежа с гофрирана повърхност.

Добра алтернатива е пластмасова мрежа. Характеризира се с ниска цена и проста инсталация. Използването на пластмасова мрежа намалява възможността от увреждане на контурите и появата на пукнатини по повърхността на замазката.

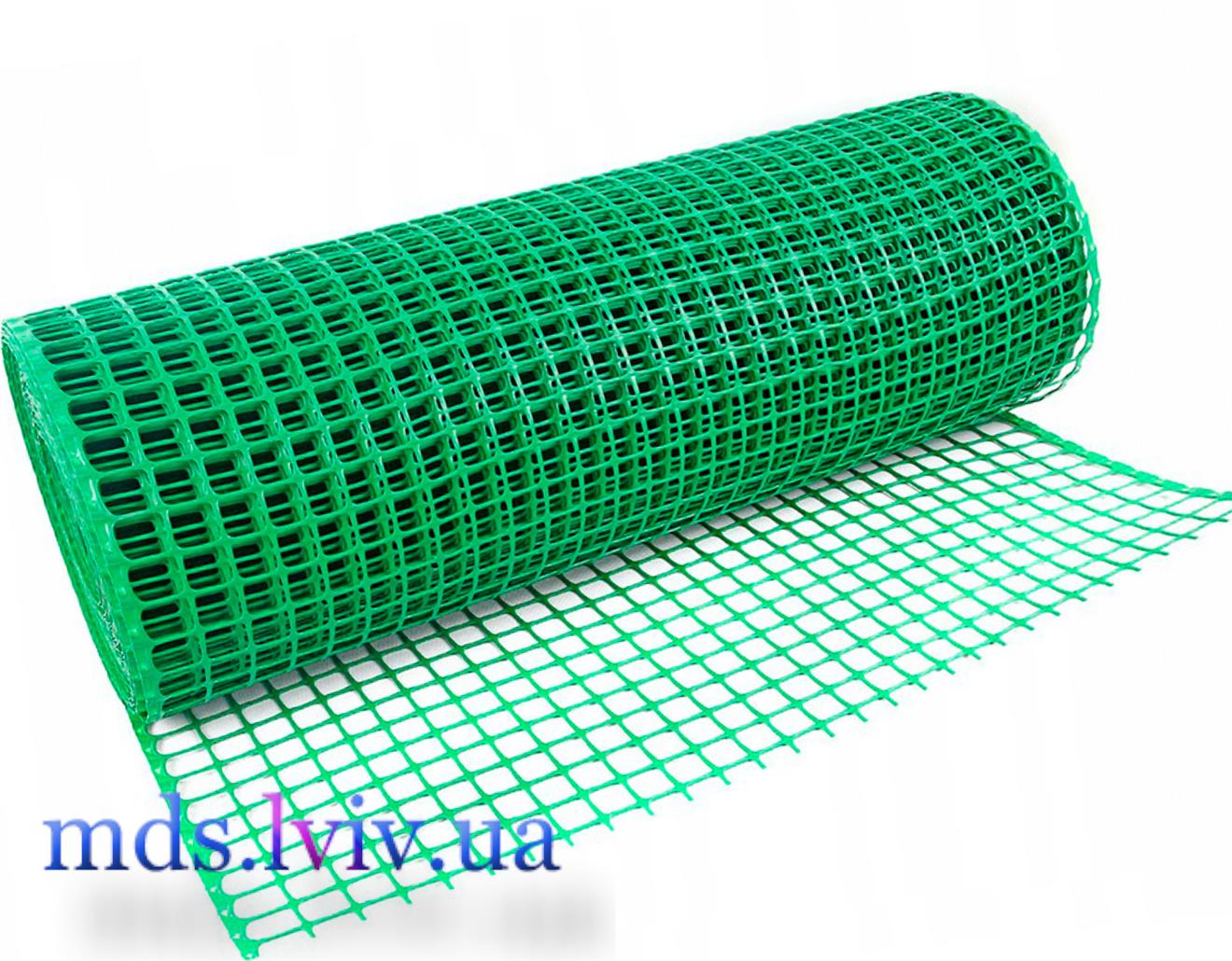

Пластмасова армираща замазка

Хидравличен преглед на водния под

Преди изливането на замазката се извършва запълване на тръби и хидравлични тестове на системата. Това е необходимо за идентифициране на неизправности и тяхното лесно и бързо отстраняване.

За запълване на контурите е по-добре да използвате прозрачен маркуч, който ви позволява да наблюдавате изхода на въздушните мехурчета. Водата от чешмата е свързана към входа на колектора, а нагнетателната помпа е свързана към изхода. Всяка верига се пълни отделно с охлаждаща течност и се промива, докато целият въздух излезе и разтворът стане чист.

При откриване на течове те се отстраняват след освобождаване на налягането. Резултатът от процеса са безвъздушни вериги, пълни с чиста вода.

За хидравлични тестове ще е необходима помпа под налягане. Същността на процеса е да се повиши налягането в системата до 6 бара и да се провери системата за течове.

Монтаж на маяци

Насочените профили за гипсокартон имат гладка повърхност, достатъчна твърдост и са оптимално подходящи за изравняване на замазката. Монтирането на маяци се извършва на нивото на чистия под, минус дебелината на финишното покритие. Надеждното фиксиране на направляващия профил е възможно благодарение на монтирането на маяка върху надеждна опора, чиято роля се изпълнява от пирони – специални винтове за бетон.

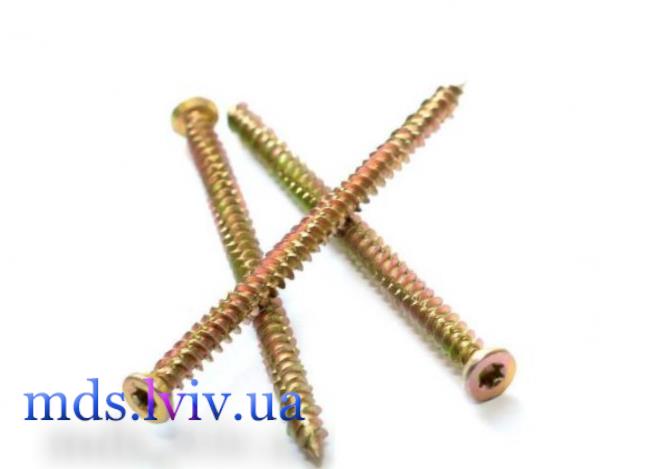

Метални шпилки

Горната част на винта трябва да бъде разположена на нивото на повърхността на замазката. Контролът се извършва с лазерно или строително ниво.

Характеристики на инсталирането на маяци:

• разстояние между маяците – 1,5-2 м;
• за разстояние от стената – малко повече от 30 см;
• за закрепване на елементите се използва циментова смес, подобна на разтвор за подова замазка.

На този етап от работата допълнително се контролира правилността на полагане на амортисьорните ленти. Ако е необходимо, те се укрепват и фиксират с циментова замазка.

Изливане на замазка

Към замазката на водния топъл под Бургас се предявяват специални изисквания поради повишени механични натоварвания и температурни деформации. Отклонението от правилната рецепта ще доведе до бърза поява на пукнатини по повърхността на конструкцията. За защита срещу повреда се използва модифициран бетонов разтвор с добавяне на фибри и пластификатор.

Функции на пластификатора:

• увеличаване на мобилността на замазката, необходима за лесно отстраняване на въздушни мехурчета и плътно „покриване“ на тръбите;
• намаляване на съотношението вода-цимент;
• увеличаване на силата на сушене.

Използването на фибри е насочено към дисперсно укрепване на бетоновия разтвор. Това ви позволява да намалите риска от пукнатини, да увеличите якостта на натиск и огъване. По-добре е да добавите базалт или полипропиленово влакно към сместа.

1-2 дни след изливането повърхността се почиства до пълното разкриване на маяците. Замазката се навлажнява и покрива с полиетиленово фолио. След един ден маяците и нагелите се отстраняват, дупките се затварят с лепило за плочки или хоросан. Всеки ден в продължение на 10 дни замазката се навлажнява и покрива с филм.

Въвеждане в експлоатация. Контурно балансиране

За пълното изсъхване на замазката са необходими поне 28 дни. След това можете да започнете да балансирате контурите. Процесът значително се ускорява и улеснява от наличието на разходомери на колектора.

Компетентно изготвен проект съдържа данни за местоположението на регулиращите вентили и консумацията на охлаждащата течност във всяка верига. Ето защо е важно да поверите разработването на документация на опитен специалист.

Тестването на отоплителната система започва с температура от 25 ^o C. Всеки ден се повишава с 5 ^o C. Невъзможно е да се оцени коректността на балансирането веднага. За да оцените температурния режим, трябва да изчакате няколко часа.

Изводи

Използването на водно подово отопление Бургас вместо радиатори за отопление на къщата намалява разходите за отопление с 30-40%.

Изграждането на топъл под на водна основа включва 8 задължителни елемента – тръби, циментова замазка с пластификатор, армировъчна мрежа, изолация, амортизираща лента, пароизолация, финишно покритие, основна плоча.

Оптималният период за монтаж на конструкцията е издигането на тавани.

Предпочитаният метод за полагане на контури е „охлюв“. Характеризира се с равномерно разпределение на енергията върху площта на пода.

Преди изливането на замазката е необходимо да се извърши хидравличен контрол. Проверката ви позволява бързо и лесно да идентифицирате и отстраните неизправностите.

Ефективното отопление на къщата с помощта на топъл воден под и намаляване на консумацията на енергия е възможно само при правилното изпълнение на идеята. Фирмата ни предлага услуги по проектиране и монтаж на системи до ключ в Бургас. Опитни специалисти ще разработят документация, като вземат предвид действащите строителни разпоредби и DSTU, ще помогнат при избора на оптимално оборудване. За консултация и регистрация на заявка се свържете с представител на фирмата по телефона.

Често задавани въпроси

📚 Как да купя топъл воден под?

По-правилно е да се свържете със специализирана фирма (за да не преработвате цялата система или част от нея). Поръчайте проекта, закупете оборудване и компоненти като единна система в съответствие със спецификацията на проекта и, ако е необходимо, поръчайте монтаж на воден под.

🌎 Имате ли нужда от радиатори?

Ако сградата е топлоизолирана по съвременни стандарти с топлинни загуби под 70 W/m2 и правилен дизайн на водния под, в повечето случаи (с някои изключения) е възможно водното отопление да се отоплява без радиатори .
